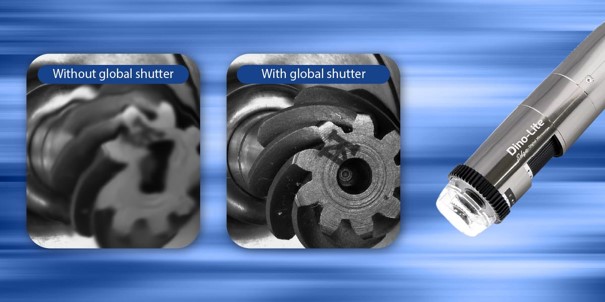

Dank der Global-Shutter-Technologie wird das gesamte Bild gleichzeitig aufgenommen. Im Gegensatz zu herkömmlichen Rolling-Shutter-Sensoren, die das Bild zeilenweise erfassen, werden dadurch Bewegungsverzerrungen deutlich reduziert. Auch bei schnellen Bewegungen bleibt die Darstellung geometrisch präzise und detailreich.
- Global Shutter
Gleichzeitige Bilderfassung des gesamten Sensors für verzerrungsarme und präzise Aufnahmen bewegter Objekte. - Software Trigger
Flexible softwarebasierte Steuerung der Bildaufnahme und Erstellung zeitlich definierter Bildsequenzen zur Analyse dynamischer Prozesse. - External Trigger
Synchronisierte Bildaufnahme über externe Sensoren oder Steuerungssysteme – ideal für automatisierte Inspektionsstationen und Robotersysteme. - Synchronisiertes Blitzen
Software- und externe Trigger können mit der Beleuchtung synchronisiert werden, um eine präzise zeitgesteuerte Bildaufnahme zu ermöglichen.
Die Kombination aus Global Shutter und präziser Trigger-Steuerung macht die AG5x15MZT(L) Serie besonders geeignet für:
- Dynamische Inspektionen bewegter oder vibrierender Komponenten
- Präzise Bewegungsanalysen und zeitkritische Bildaufnahmen
- Qualitätskontrolle und industrielle Inspektion
- Mikromechanik und Analyse beweglicher Mikrokomponenten
- Mikrofluidik und Beobachtung dynamischer Prozesse
- Automatisierte Inspektionssysteme und sensorbasierte Prüfstationen
- Robotergestützte Prüfprozesse
Global Shutter sorgt für eine präzise und verzerrungsarme Darstellung bewegter Objekte, während Software Trigger, External Trigger und synchronisiertes Blitzen eine kontrollierte und zeitlich exakt abgestimmte Bildaufnahme ermöglichen.

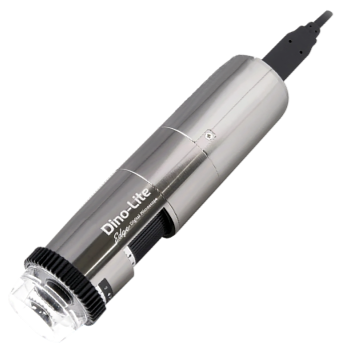

Damit bietet die Dino-Lite AG5x15MZT(L) Serie eine leistungsfähige Lösung für professionelle Mikroskopie, dynamische Inspektion, Bewegungsanalyse und automatisierte Prüfprozesse.
AG5515MZT - AMR, EDR, eFLC, Polarization, Software-Trigger
● AMR (Automatic Magnification Readout), EDR (Extended Dynamic Range), eFLC (Enhanced Flexible LED Control), Software-Trigger, einstellbarer Polarization, mit Arbeitsabstand von 3.6-137.3 (ohne Frontkappe)
● Windows 10/11, Image format: BMP, PNG, TIF, JPG, video format (Windows): DNC 2.0: WMV, FLV, SWF / DNC 3.0: MP4, Measurement & Calibration software
● Magnification lock, Microtouch sensor, Robustes Metallgehäuse, austauschbare Frontkappe, Type-C to Type-C / Type-C to. Type-A Cable with Screw Lock (1.8 m),CE, FCC, ROHS, 2 years European warranty, 130 mm (H) x 33 mm (D), 120 g
AG5715MZT - vom AG5515MZT integriert mit:
AG5915MZT - vom AG5515MZT integriert mit:
● Tiefenerfassung (DPQ)
● Automatisches und manuelles Nachfokussieren
Optical Data Table
Information über Arbeitsabstand und Sichtfeld
| M | WD | FOV (x) | FOV (y) | DOF |
|
10x |
137.3 |
60.70 |
34.14 |
24.49 |
|
20x |
57.2 |
30.35 |
17.07 |
6.62 |
|
30x |
31.4 |
20.23 |
11.38 |
3.17 |
|
40x |
19.3 |
15.17 |
8.54 |
1.91 |
|
50x |
12.6 |
12.14 |
6.83 |
1.30 |
|
60x |
8.7 |
10.12 |
5.69 |
0.96 |
|
70x |
6.2 |
8.67 |
4.88 |
0.75 |
|
80x |
4.8 |
7.59 |
4.27 |
0.60 |
|
90x |
4.0 |
6.74 |
3.79 |
0.50 |
|
100x |
3.7 |
6.07 |
3.41 |
0.43 |
|
110x |
3.6 |
5.52 |
3.10 |
0.37 |
|
120x |
3.9 |
5.06 |
2.85 |
0.32 |
|
130x |
4.3 |
4.67 |
2.63 |
0.29 |
|
140x |
4.9 |
4.34 |
2.44 |
0.26 |
|
150x |
5.6 |
4.05 |
2.28 |
0.23 |
|
160x |
6.4 |
3.79 |
2.13 |
0.21 |
|
170x |
7.2 |
3.57 |
2.01 |
0.20 |
|
180x |
8.2 |
3.37 |
1.90 |
0.18 |
|
190x |
9.2 |
3.19 |
1.80 |
0.17 |
|
200x |
10.2 |
3.03 |
1.71 |
0.16 |
|
210x |
11.3 |
2.89 |
1.63 |
0.15 |
|
220x |
12.4 |
2.76 |
1.55 |
0.14 |
M = magnification rate / Vergrößerungsrate
WD = working distance / Arbeitsabstand
FOV = field of view / Sichtfeld
DOF = depth of field / Schärfentiefe
Unit / Einheit = mm
Information über Arbeitsabstand und Sichtfeld
| M | WD | FOV (x) | FOV (y) | DOF |
|
10x |
137.3 |
60.70 |
34.14 |
24.49 |
|
20x |
57.2 |
30.35 |
17.07 |
6.62 |
|
30x |
31.4 |
20.23 |
11.38 |
3.17 |
|
40x |
19.3 |
15.17 |
8.54 |
1.91 |
|
50x |
12.6 |
12.14 |
6.83 |
1.30 |
|
60x |
8.7 |
10.12 |
5.69 |
0.96 |
|
70x |
6.2 |
8.67 |
4.88 |
0.75 |
|
80x |
4.8 |
7.59 |
4.27 |
0.60 |
|
90x |
4.0 |
6.74 |
3.79 |
0.50 |
|
100x |
3.7 |
6.07 |
3.41 |
0.43 |
|
110x |
3.6 |
5.52 |
3.10 |
0.37 |
|
120x |
3.9 |
5.06 |
2.85 |
0.32 |
|
130x |
4.3 |
4.67 |
2.63 |
0.29 |
|
140x |
4.9 |
4.34 |
2.44 |
0.26 |
|
150x |
5.6 |
4.05 |
2.28 |
0.23 |
|
160x |
6.4 |
3.79 |
2.13 |
0.21 |
|
170x |
7.2 |
3.57 |
2.01 |
0.20 |
|
180x |
8.2 |
3.37 |
1.90 |
0.18 |
|
190x |
9.2 |
3.19 |
1.80 |
0.17 |
|
200x |
10.2 |
3.03 |
1.71 |
0.16 |
|
210x |
11.3 |
2.89 |
1.63 |
0.15 |
|
220x |
12.4 |
2.76 |
1.55 |
0.14 |
M = magnification rate / Vergrößerungsrate
WD = working distance / Arbeitsabstand
FOV = field of view / Sichtfeld
DOF = depth of field / Schärfentiefe
Unit / Einheit = mm
Information über Arbeitsabstand und Sichtfeld
| M | WD | FOV (x) | FOV (y) | DOF |
|
10x |
138.5 |
60.70 |
34.14 |
24.54 |
|
20x |
58.3 |
30.35 |
17.07 |
6.63 |
|
30x |
32.5 |
20.23 |
11.38 |
3.17 |
|
40x |
20.4 |
15.17 |
8.54 |
1.91 |
|
50x |
13.7 |
12.14 |
6.83 |
1.30 |
|
60x |
9.7 |
10.12 |
5.69 |
0.96 |
|
70x |
7.3 |
8.67 |
4.88 |
0.75 |
|
80x |
5.8 |
7.59 |
4.27 |
0.60 |
|
90x |
5.0 |
6.74 |
3.79 |
0.50 |
|
100x |
4.7 |
6.07 |
3.41 |
0.43 |
|
110x |
4.7 |
5.52 |
3.10 |
0.37 |
|
120x |
4.9 |
5.06 |
2.85 |
0.33 |
|
130x |
5.3 |
4.67 |
2.63 |
0.30 |
|
140x |
5.9 |
4.34 |
2.44 |
0.27 |
|
150x |
6.6 |
4.05 |
2.28 |
0.25 |
|
160x |
7.4 |
3.79 |
2.13 |
0.23 |
|
170x |
8.3 |
3.57 |
2.01 |
0.21 |
|
180x |
9.2 |
3.37 |
1.90 |
0.20 |
|
190x |
10.2 |
3.19 |
1.80 |
0.18 |
|
200x |
11.2 |
3.03 |
1.71 |
0.17 |
|
210x |
12.3 |
2.89 |
1.63 |
0.16 |
|
220x |
13.5 |
2.76 |
1.55 |
0.15 |
M = magnification rate / Vergrößerungsrate
WD = working distance / Arbeitsabstand
FOV = field of view / Sichtfeld
DOF = depth of field / Schärfentiefe
Unit / Einheit = mm
Spezifikation
| Lighting | |
|---|---|
| Light/ LED type | White |
| Number of LEDs | 8 |
| Polarizer | Yes,linear |
| Optics | |
| Magnification | 10x ~ 220x |
| Lens type | Global Shutter |
| Working distance | Standard |
| Sensor | |
| Sensor type | CMOS |
| Resolution | 2.0 Megapixels (1920 x 1080) |
| Maximum frame rate | 30 fps |
| Compatibility | |
| Interface | USB 2.0 |
| Operating system | Windows 10/11 |
| Software | DinoCapture 2.0, DinoCapture 3.0 (Windows) |
| Supported image formats (Windows) | BMP, PNG, TIF, JPG |
| Supported video formats (Windows) | DinoCapture 2.0: WMV, FLV, SWF. DinoCapture 3.0: MP4 |
| Housing | |
| Housing material | Metal housing |
| Magnification lock | Yes |
| Dimensions | 130 mm (H) x 33 mm (D) |
| Weight | Approx. 120 g |
| Cable length | Type-C to Type-C, Cable (1.8 m), Type-C to Type-A Cable (1.8 m), Mini-HDMI to HDMI Cable (1.8 m) |
| Features | |
| Special feature | Enhanced Flexible LED Control (eFLC), Extended Dynamic Range (EDR), Automatic Magnification Readout (AMR) |
| Measurement | Yes |
| Calibration | Yes |
| Microtouch sensor | Yes |
| Information | |
| Package contents | Microscope, carry pouch, N3C-C (Close Cap) N3C-D (Diffuser Cap) N3C-D2 (Opal Diffuser Cap) N3C-E (Extended Open Cap) N3C-L (Long Cap) N3C-O (Open Cap) N3C-S (Sidelight Cap) |
| Warranty information | 2 years European warranty |
| Regulatory approval | CE, FCC, ROHS |
| Price range | €1199,00 |
| Lighting | |
|---|---|
| Light/ LED type | Stroboscopic |
| Number of LEDs | 8 |
| Polarizer | Yes,linear |
| Optics | |
| Magnification | 10x ~ 220x |
| Lens type | Global Shutter |
| Working distance | Standard |
| Sensor | |
| Sensor type | CMOS |
| Resolution | 2.0 Megapixels (1920 x 1080) |
| Maximum frame rate | 30 fps |
| Compatibility | |
| Interface | USB 2.0 |
| Operating system | Windows 10/11 |
| Software | DinoCapture 2.0, DinoCapture 3.0 (Windows) |
| Supported image formats (Windows) | BMP, PNG, TIF, JPG |
| Supported video formats (Windows) | DinoCapture 2.0: WMV, FLV, SWF. DinoCapture 3.0: MP4 |
| Housing | |
| Housing material | Metal housing |
| Magnification lock | Yes |
| Dimensions | 130 mm (H) x 33 mm (D) |
| Weight | Approx. 120 g |
| Cable length | Type-C to Type-C, Cable (1.8 m), Type-C to Type-A Cable (1.8 m), Mini-HDMI to HDMI Cable (1.8 m) |
| Features | |
| Special feature | Enhanced Flexible LED Control (eFLC), Extended Dynamic Range (EDR), Automatic Magnification Readout (AMR) |
| Measurement | Yes |
| Calibration | Yes |
| Microtouch sensor | Yes |
| Information | |
| Package contents | Microscope, carry pouch, N3C-C (Close Cap) N3C-D (Diffuser Cap) N3C-D2 (Opal Diffuser Cap) N3C-E (Extended Open Cap) N3C-L (Long Cap) N3C-O (Open Cap) N3C-S (Sidelight Cap) |
| Warranty information | 2 years European warranty |
| Regulatory approval | CE, FCC, ROHS |
| Price range | €1299,00 |
| Lighting | |
|---|---|
| Light/ LED type | White |
| Number of LEDs | 8 |
| Polarizer | Yes,linear |
| Optics | |
| Magnification | 10x ~ 220x |
| Lens type | Global Shutter |
| Working distance | Standard |
| Sensor | |
| Sensor type | CMOS |
| Resolution | 2.0 Megapixels (1920 x 1080) |
| Maximum frame rate | 30 fps |
| Compatibility | |
| Interface | USB 2.0 |
| Operating system | Windows 10/11 |
| Software | DinoCapture 2.0, DinoCapture 3.0 (Windows) |
| Supported image formats (Windows) | BMP, PNG, TIF, JPG |
| Supported video formats (Windows) | DinoCapture 2.0: WMV, FLV, SWF. DinoCapture 3.0: MP4 |
| Housing | |
| Housing material | Metal housing |
| Magnification lock | Yes |
| Dimensions | 130 mm (H) x 33 mm (D) |
| Weight | Approx. 120 g |
| Cable length | Type-C to Type-C, Cable (1.8 m), Type-C to Type-A Cable (1.8 m), Mini-HDMI to HDMI Cable (1.8 m) |
| Features | |
| Special feature | Enhanced Flexible LED Control (eFLC), Extended Dynamic Range (EDR), Automatic Magnification Readout (AMR) |
| Measurement | Yes |
| Calibration | Yes |
| Microtouch sensor | Yes |
| Information | |
| Package contents | Microscope, carry pouch, N3C-C (Close Cap) N3C-D (Diffuser Cap) N3C-D2 (Opal Diffuser Cap) N3C-E (Extended Open Cap) N3C-L (Long Cap) N3C-O (Open Cap) N3C-S (Sidelight Cap) |
| Warranty information | 2 years European warranty |
| Regulatory approval | CE, FCC, ROHS |
| Price range | €1499,00 |
